Osim vlastitim mjerenjima, uzorke naše otopine podvrgli smo i dodatnom ispitivanju: Izvršili smo snimanje pomoću transmisijskog elektronskog mikroskopa (TEM) na Institutu Ruđer Bošković u Zagrebu.
Opisi se pojavljuju kada miša pozicionirate na fotografije.
Komplet slika u punoj rezoluciji možete "skinuti" ako kliknete na
Download(17,2MB) |
|
Ovdje možete vidjeti snimke uzoraka naše standardne otopine.    |
Ovdje možete vidjeti snimke uzorka otopine žute boje.    |
Ovdje možete vidjeti snimke ljubičasto-smeđeg uzorka.  |
Osim vlastitim mjerenjima, uzorke naše otopine podvrgli smo i dodatnom ispitivanju:
Izvršili smo snimanje pomoću transmisijskog elektronskog mikroskopa (TEM) na Institutu Ruđer Bošković u Zagrebu.
Slika 2.
Donijeli smo 5 uzoraka:
3 standardne otopine i po jedan žute i ljubičasto-smeđe boje.
U nastavku pogledajte: snimke uzoraka standardne, žute i ljubičasto-smeđe otopine sa objašnjenjima.
Komplet slika u punoj rezoluciji možete "skinuti" ako kliknete na Download (17,2MB)
Izvršili smo snimanje pomoću transmisijskog elektronskog mikroskopa (TEM) na Institutu Ruđer Bošković u Zagrebu.
Slika 1.
Zeiss-ov transmisijski elektronski mikroskop pomoću kojeg je snimana naša otopina.
Zeiss-ov transmisijski elektronski mikroskop pomoću kojeg je snimana naša otopina.
Slika 2.
Donijeli smo 5 uzoraka:
3 standardne otopine i po jedan žute i ljubičasto-smeđe boje.
Slika 3.
Podloga za promatranje je bakrena pločica promjera oko 3mm, koja na sebi ima nekoliko stotina rupica. Preko njih je prevučena vrlo tanka opna od ugljika.
Na to se stavlja uzorak - kapljica otopine.
Voda se isušuje i pri tom se sadržaj nešto mijenja: koloidne čestice se grupiraju, a ioni oksidiraju i nastaju sitne čestice srebrnog oksida.
Podloga za promatranje je bakrena pločica promjera oko 3mm, koja na sebi ima nekoliko stotina rupica. Preko njih je prevučena vrlo tanka opna od ugljika.
Na to se stavlja uzorak - kapljica otopine.
Voda se isušuje i pri tom se sadržaj nešto mijenja: koloidne čestice se grupiraju, a ioni oksidiraju i nastaju sitne čestice srebrnog oksida.
U nastavku pogledajte: snimke uzoraka standardne, žute i ljubičasto-smeđe otopine sa objašnjenjima.
Komplet slika u punoj rezoluciji možete "skinuti" ako kliknete na Download (17,2MB)
Snimke uzoraka naše standardne otopine

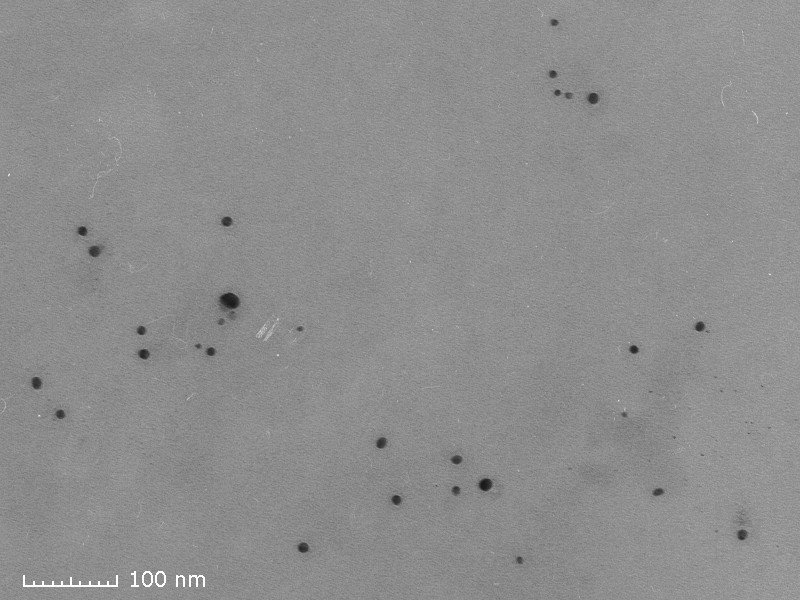

Gornja fotografija prikazuje nano-čestice srebra kakve se najčešće nalaze u našim standardnim otopinama.
Čestice su dimenzija 5 do 35 nm. Čestice nisu međusobno povezane. Zato je naša otopina potpuno bezbojna.

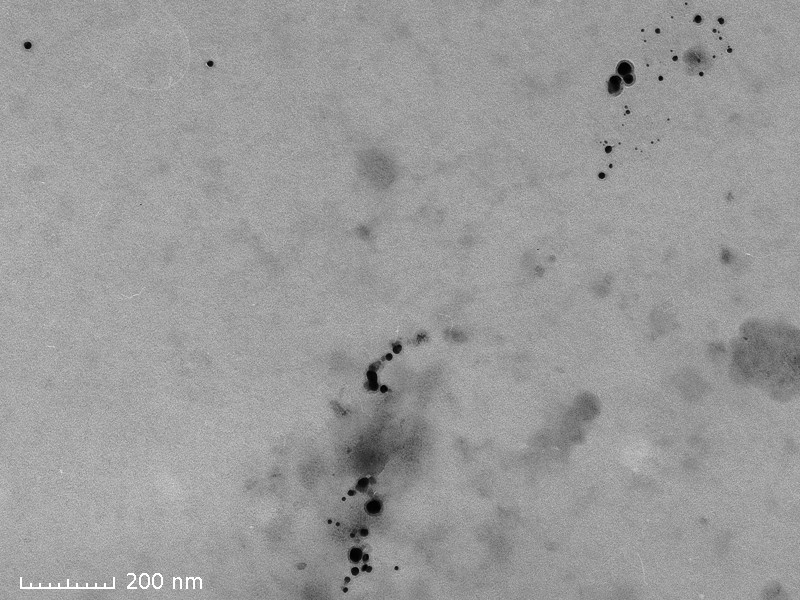

Ovdje se vide jako raspršene čestice malih dimenzija, a u donjem desnom dijelu se među njima mogu uočiti
jedva vidljive čestice.
To su čestice srebrnog oksida koje potječu od srebrnih iona.',

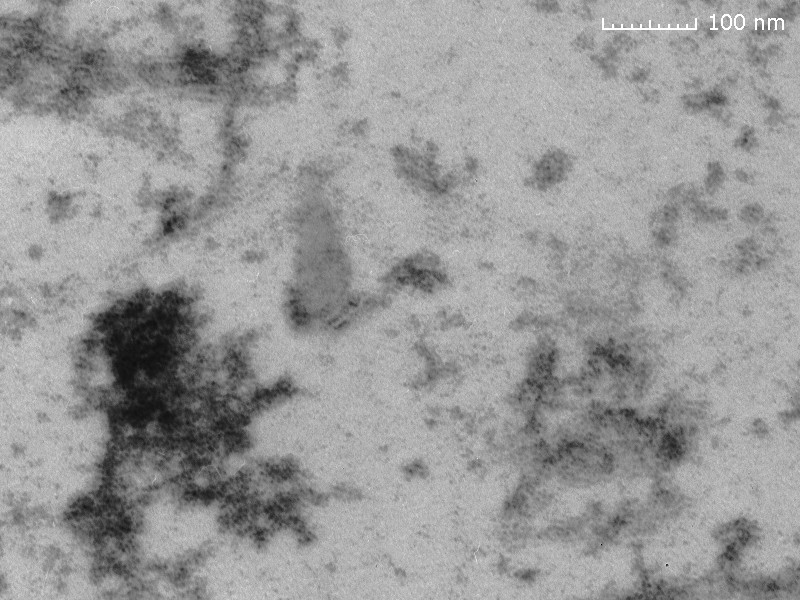

Velika višeslojna nakupina čestica potjeće od srebrnih iona. Čestice su međusobno odvojene, a nagomilane
su prilikom isušivanja preparata.
Ioni ne mogu opstojati u suhom stanju. Kada se kapljica otopine postavi na podlogu za promatranje, vodu treba isušiti. Ioni se vežu s kisikom i nastaje srebrni oksid.
To su čestice koje se vide na ovoj fotografiji.

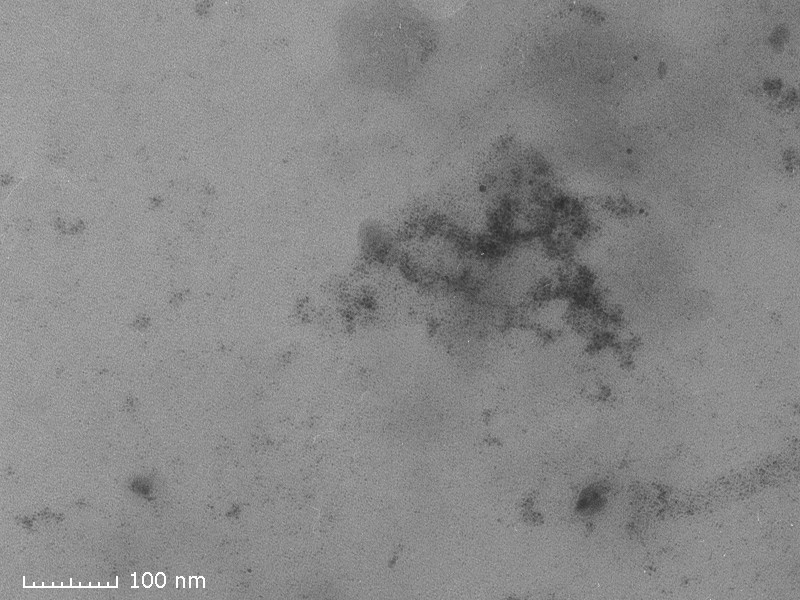

Područje je pokriveno tankim slojem čestica srebrnog oksida. Čestice su pravilno raspršene.
U gornjem desnom kvadrantu fotografije može se uočiti 5 malih okruglih koloidnih čestica.
Gornja fotografija prikazuje nano-čestice srebra kakve se najčešće nalaze u našim standardnim otopinama.
Čestice su dimenzija 5 do 35 nm. Čestice nisu međusobno povezane. Zato je naša otopina potpuno bezbojna.
Ovdje se vide jako raspršene čestice malih dimenzija, a u donjem desnom dijelu se među njima mogu uočiti
jedva vidljive čestice.To su čestice srebrnog oksida koje potječu od srebrnih iona.',
Velika višeslojna nakupina čestica potjeće od srebrnih iona. Čestice su međusobno odvojene, a nagomilane
su prilikom isušivanja preparata.Ioni ne mogu opstojati u suhom stanju. Kada se kapljica otopine postavi na podlogu za promatranje, vodu treba isušiti. Ioni se vežu s kisikom i nastaje srebrni oksid.
To su čestice koje se vide na ovoj fotografiji.
Područje je pokriveno tankim slojem čestica srebrnog oksida. Čestice su pravilno raspršene.U gornjem desnom kvadrantu fotografije može se uočiti 5 malih okruglih koloidnih čestica.
Snimke uzorka otopine žute boje

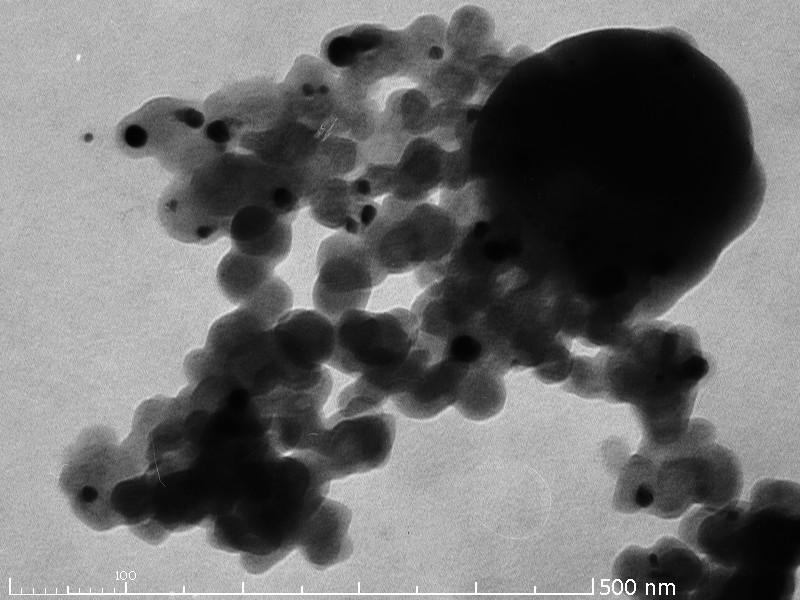

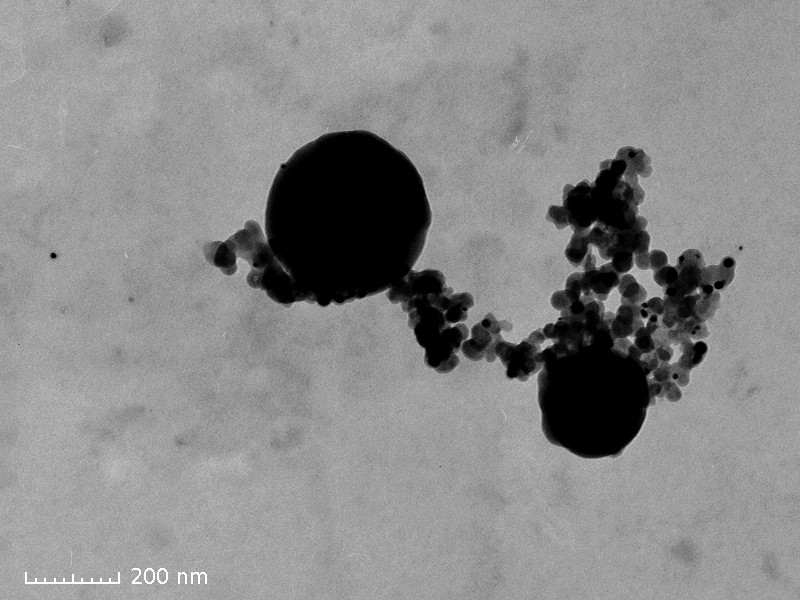

Žuta boja otopine potjeće od velikog broja ovakvih čestica: dvije su puno prevelike (350 i 200nm), a
ostale su na granici (50-tak nm).
Osim toga, stvorene su zbijene nakupine. U otopini je srazmjerno malo iona, što pogoduje grupiranju.
Žuta otopina sadrži i velik broj čestica poželjnih dimenzija koje nisu u zbijenim nakupinama.
Takve su otopine pogodne za dezinfekciju površina, impregnaciju odjeće i obuće, te za druge "tehničke" namjene.

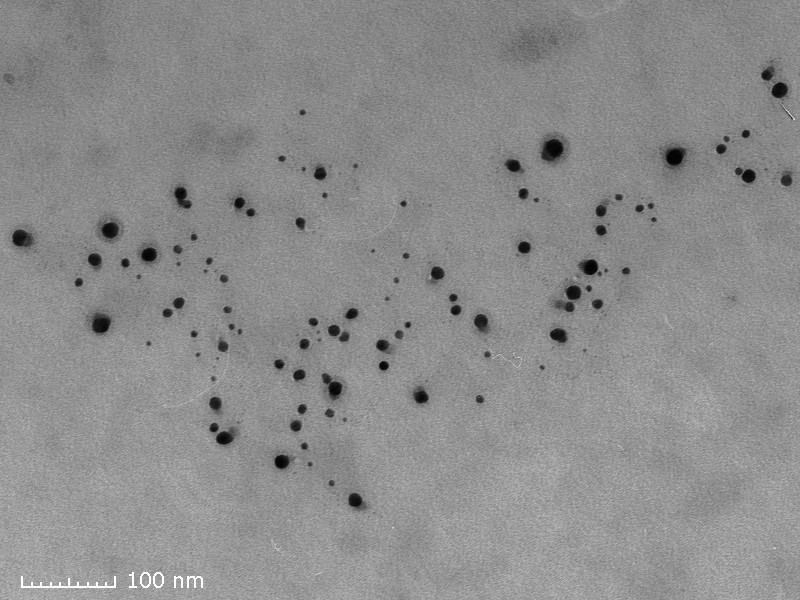

Ovo je još jedan primjer dobro raspršenih nano čestica u žutoj otopini. Kada u otopini ne bi
bilo čestica kakve su prikazane na prvoj slici otopina bi se mogla proglasiti vrlo kvalitetnom.

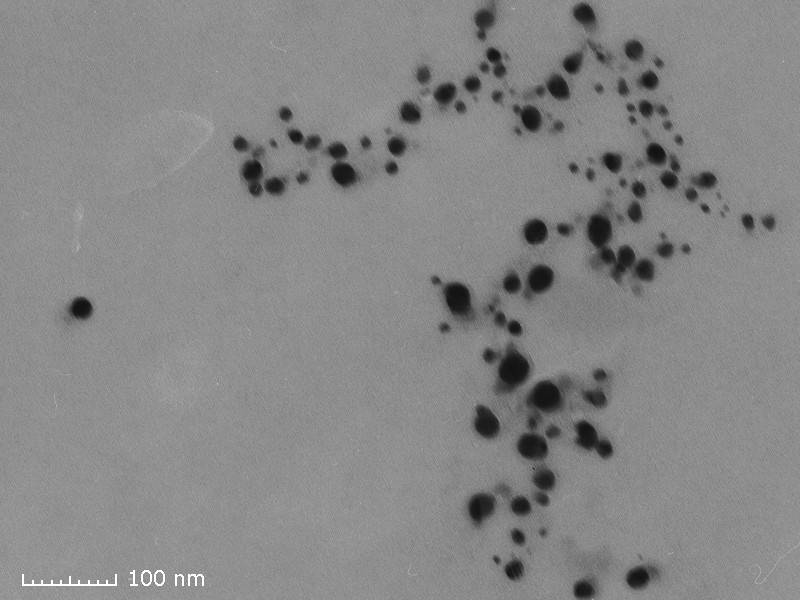

U otopinama sa smanjenim brojem iona čak i male čestice pokazuju sklonost stvaranju aglomeracija.
Takve otopine nisu stabilne.
Pod utjecajem svjetla dodatno se smanjuju naboji u otopini pa može doći do dodatnog aglomeriranja čime se mijenja i boja otopine: postaje tamnija prelazi u crvenkastu, ljubičasto-smeđu, sivu...
Žuta boja otopine potjeće od velikog broja ovakvih čestica: dvije su puno prevelike (350 i 200nm), a
ostale su na granici (50-tak nm).Osim toga, stvorene su zbijene nakupine. U otopini je srazmjerno malo iona, što pogoduje grupiranju.
Žuta otopina sadrži i velik broj čestica poželjnih dimenzija koje nisu u zbijenim nakupinama.Takve su otopine pogodne za dezinfekciju površina, impregnaciju odjeće i obuće, te za druge "tehničke" namjene.
Ovo je još jedan primjer dobro raspršenih nano čestica u žutoj otopini. Kada u otopini ne bi
bilo čestica kakve su prikazane na prvoj slici otopina bi se mogla proglasiti vrlo kvalitetnom.
U otopinama sa smanjenim brojem iona čak i male čestice pokazuju sklonost stvaranju aglomeracija.Takve otopine nisu stabilne.
Pod utjecajem svjetla dodatno se smanjuju naboji u otopini pa može doći do dodatnog aglomeriranja čime se mijenja i boja otopine: postaje tamnija prelazi u crvenkastu, ljubičasto-smeđu, sivu...
Snimke ljubičasto-smeđeg uzorka

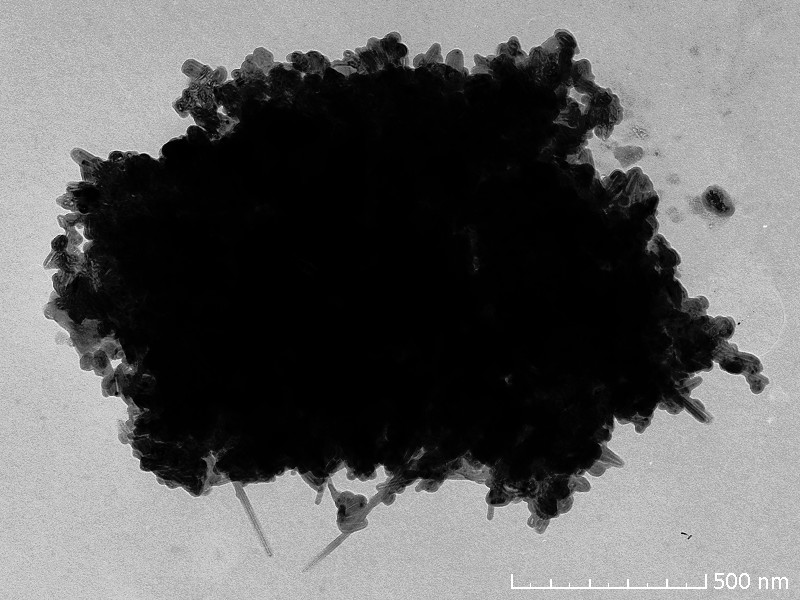

Ovo je ekstremni primjer nakupine kakve se mogu naći u ljubičasto-smeđoj otopini. Čestice
su čvrsto zbijene, a postoje i čestice koji su se kristalizirale u štapičaste oblike. Otopina s
takvim česticama definitivno nije učinkovita.
Pogledajte znanstvene radove koji su se bavili česticama različitih veličina i oblika.
Slika prikazuje aglomeraciju 50 nanometarskih čestica uz jednu od 250nm. Takve nakupine i
čestice tih dimenzija apsorbiraju svjetlost većih valnih duljina, što uzrokuje promjenu
boje otopine prema ljubičastoj.
Grupacije prikazane na slikama su dovoljno velike da vremenom može doći do slijeganja i pojave taloga u otopini.
Ovo je ekstremni primjer nakupine kakve se mogu naći u ljubičasto-smeđoj otopini. Čestice
su čvrsto zbijene, a postoje i čestice koji su se kristalizirale u štapičaste oblike. Otopina s
takvim česticama definitivno nije učinkovita.Pogledajte znanstvene radove koji su se bavili česticama različitih veličina i oblika.
Slika prikazuje aglomeraciju 50 nanometarskih čestica uz jednu od 250nm. Takve nakupine i
čestice tih dimenzija apsorbiraju svjetlost većih valnih duljina, što uzrokuje promjenu
boje otopine prema ljubičastoj.Grupacije prikazane na slikama su dovoljno velike da vremenom može doći do slijeganja i pojave taloga u otopini.
